Perguntas frequentes sobre a Tecnologia de fixação e a Tecnologia de corte

a. Envergadura
A medição é efetuada desde a borda inferior da placa de pressão superior até à borda superior da placa de pressão inferior. A extensão é o comprimento máximo da peça a fixar.

b Projeção
A medição é efetuada desde o lado interior do trilho até ao ponto central do fuso.

x Secção transversal do trilho
Mede-se a largura e a espessura do trilho. Quanto maior for a secção transversal do trilho, maior será a força de fixação possível.

O cabo de madeira
O cabo de madeira é o clássico entre os tipos de cabos. Além disso, os cabos de madeira da BESSEY são especiais: apresentam um formato ergonómico e são rebitados sem rebarbas, protegendo assim o utilizador contra lesões. Os nossos cabos de madeira são fabricados com madeira certificada pelo FSC. Além disso, não utilizamos vernizes com solventes nos nossos cabos de madeira: o verniz utilizado nos cabos de madeira BESSEY é à base de água, em conformidade com a norma DIN EN71/3.




O cabo de plástico
A moderna pega de dois componentes, especialmente desenvolvida para grampos, é fabricada em plástico de alta qualidade e adapta-se perfeitamente à mão. Graças à sua forma simétrica, a mão agarra sempre no ponto certo, quer seja por cima ou por baixo. Os dois componentes de plástico (material rígido/flexível) são inspirados no movimento de rotação durante o aperto. Isto garante uma aderência ideal e um manuseamento confortável.




A pega rebatível
A pega rebatível oferece todas as vantagens da pega de plástico de dois componentes. Além disso, pode ser rebatida 90° e rodada 360° sem bater na calha, para um trabalho rápido e confortável – mesmo em locais de difícil acesso. Aqui, a pega rebatível proporciona um efeito de alavanca adicional durante o aperto.



A pega de alavanca
A pega de alavanca, com extremidades arredondadas, assegura uma boa transmissão de força graças ao efeito de alavanca adicional – mesmo em espaços apertados. As ferramentas de aperto com alavanca de manivela são frequentemente utilizadas na indústria metalúrgica: a alavanca de manivela é resistente a salpicos de soldadura e pode ser facilmente apertada e solta mesmo com luvas oleosas ou sujas. Para o utilizador, a alavanca de manivela também oferece conforto, uma vez que as extremidades da manivela são arredondadas para facilitar o manuseamento.



A alavanca
Os grampos com alavanca seguem uma abordagem totalmente diferente no que diz respeito à técnica de manuseamento e à geração de força de aperto associada. O grampo aproveita a força natural da alavanca. Em vez de uma rosca, dispõe, à semelhança de uma catraca, de um mecanismo de encaixe com segmento dentado. Assim, com pouco esforço, alcançam-se rapidamente forças de aperto elevadas. Um mecanismo de libertação integrado no punho permite também a remoção rápida do grampo. Com um manuseamento simples, os grampos de alavanca permitem uma fixação cinco vezes mais rápida do que com os grampos de fuso convencionais.

Os grampos com alavanca são frequentemente utilizados quando é necessário colocar e soltar muitos grampos de forma a poupar tempo. O mecanismo de travamento de várias posições garante uma fixação dosada, rápida e quase 100 % à prova de vibrações. Nos grampos de alavanca GH originais da BESSEY, o excêntrico é em aço sinterizado, sendo assim particularmente resistente ao desgaste.



A alavanca de bombeamento
Uma alça de plástico de alta qualidade, composta por dois componentes, com alavanca de bombeamento atrás da calha, garante um acesso seguro em ambas as direções. O movimento de empurrar através do bombeamento permite uma fixação rápida, enquanto o mecanismo de libertação integrado na alça permite soltar rapidamente o grampo. Além disso, a alça de bombeamento pode ser operada com uma só mão – ficando assim uma mão livre para outras ferramentas.

Os grampos de parafuso em fundição temperada são constituídos por peças fundidas de alta resistência e temperadas. São rígidos, apresentam baixa deformação e atingem uma força de aperto muito elevada. Por isso, são particularmente adequados para trabalhos em madeira e colagens, em que a peça de trabalho tem de ser mantida absolutamente estável.

Os grampos de parafuso totalmente em aço são temperados e possuem uma curva de tensão elástica. Podem dobrar-se ligeiramente sob carga, amortecendo assim as vibrações. Isso torna-os ideais para o trabalho em metal ou aplicações em que atuam forças dinâmicas.

A diferença fundamental:
Fundição temperada = rígida, precisa, perfeita para colagem de madeira
Aço maciço = elástico, amortecedor de vibrações, ideal para metal em aplicações de soldadura, em aplicações com madeira sujeitas a vibrações, por exemplo, ao serrar ou lixar

Aqui encontrará as instruções em formato PDF para dois tipos de placas de impressão:

1. As placas de impressão com rebordo e montagem permanente são lisas (fig. à esquerda)

2. As placas de impressão substituíveis apresentam saliências semelhantes a nervuras ao longo de toda a borda cilíndrica (fig. à direita)

Montagem das placas de impressão (Download em PDF)

Para manter a boa qualidade de um grampo de parafuso durante muito tempo, é fundamental cuidar dele de forma adequada.

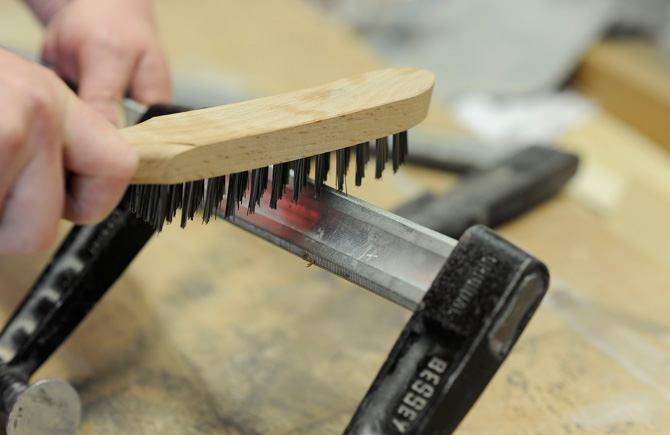

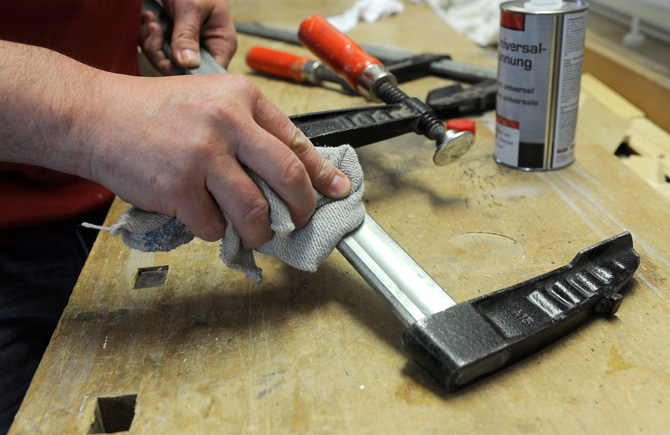

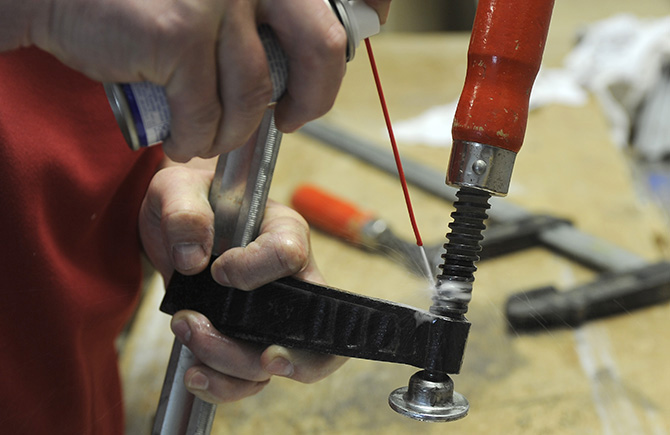

O funcionamento de um grampo de parafuso baseia-se no atrito e no encaixe entre a calha e o suporte deslizante. Por isso , é importante que a calha seja mantida sempre livre de gordura, óleo ou cola seca. Particularmente problemáticos são a cera e os agentes desmoldantes à base de silicone presentes na calha. Esses resíduos devem ser removidos o mais rapidamente possível com a ajuda de um solvente, uma escova de arame ou lixa. Tanto o fuso como a articulação da placa de pressão devem ser lubrificados regularmente com um pouco de óleo. O óleo em spray é particularmente adequado para este fim. Desta forma, a facilidade de manuseamento do grampo de parafuso é mantida por muito tempo, com uma força de aperto ideal.

O que fazer se o grampo deslizar?

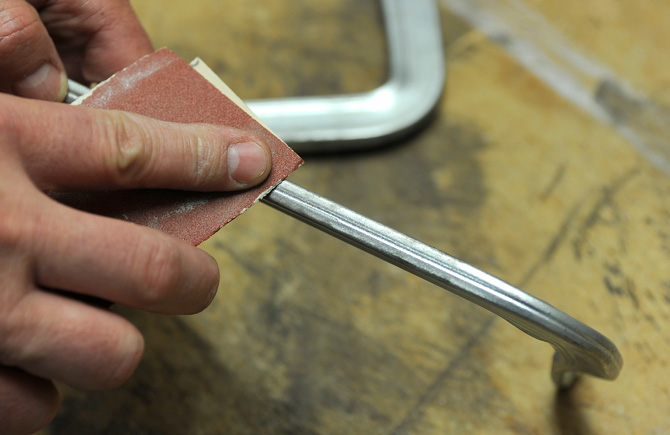

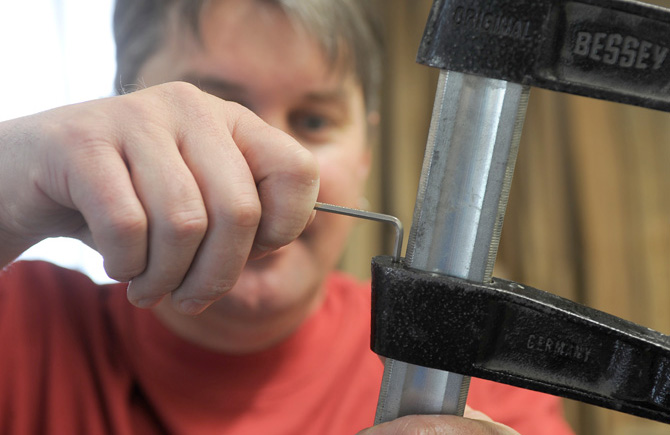

Caso um grampo de parafuso em ferro fundido tenaz possua um parafuso sem cabeça que impeça o deslizamento da alavanca deslizante, este pode ser reajustado com um quarto de volta caso a fixação enfraqueça. No caso de grampos de parafuso totalmente em aço, deve-se prestar atenção à formação de brilho na calha, uma vez que isso pode provocar o deslizamento da alavanca deslizante. Se forem visíveis pontos brilhantes, estes podem ser lixados em ambos os lados com uma lixa de grão 100, garantindo assim novamente um trabalho seguro.

As diferentes extensões e aberturas dos grampos de parafuso podem causar problemas no armazenamento.

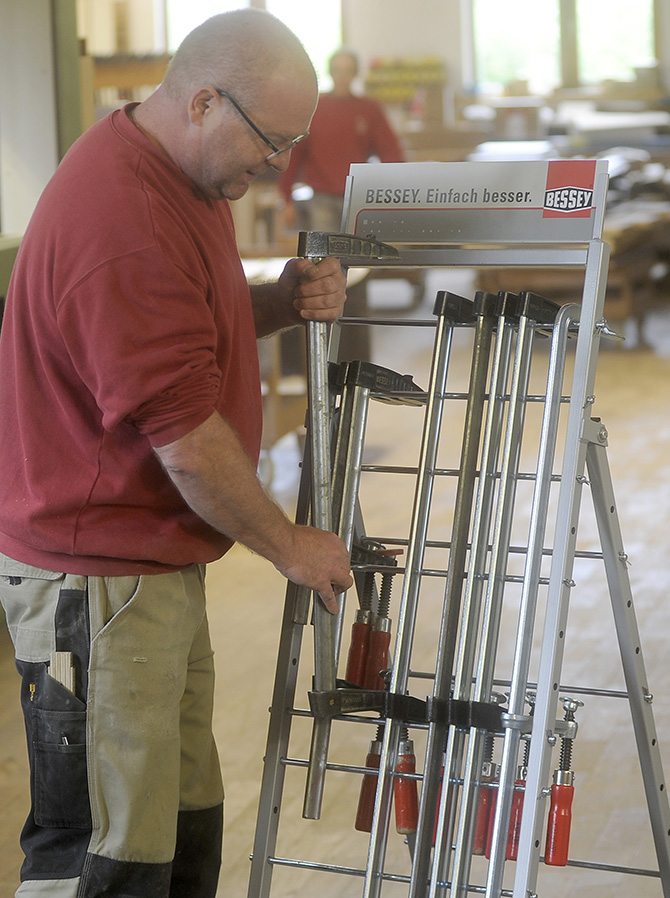

Um carrinho para grampos oferece uma solução prática para isso. Nesta estrutura metálica estável com rodízios, os grampos podem ser pendurados e organizados por tamanho. Além disso, um carrinho móvel para grampos permite um trabalho mais flexível e rápido, uma vez que todos os grampos de parafuso podem ser mantidos sempre à mão e organizados de forma clara, diretamente no local de utilização.

Outra opção de armazenamento é uma prateleira fixa para grampos, na qual estes podem ser simplesmente encaixados.

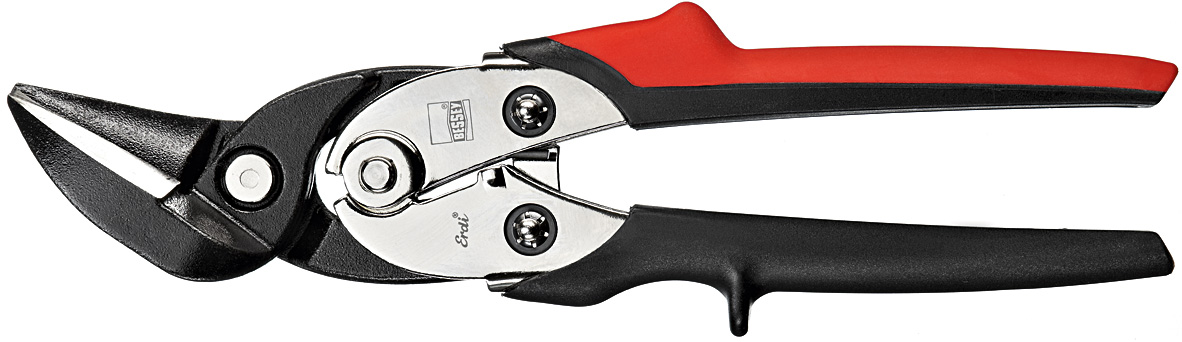

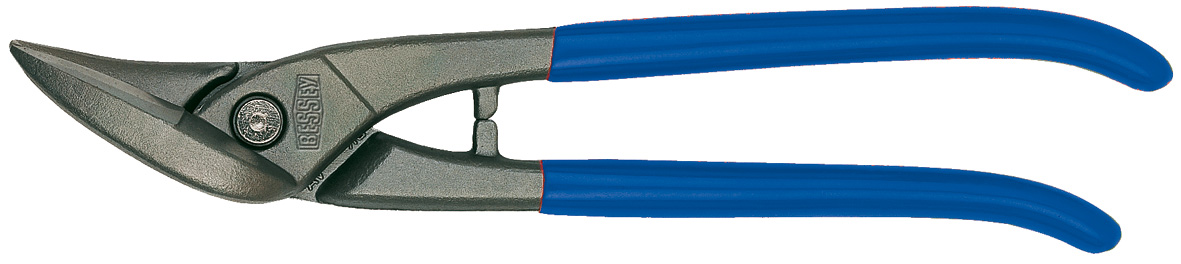

Tesouras Idealscheren
Estas tesouras merecem bem o seu nome. Pois as tesouras Idealscheren são verdadeiras «multifuncionais». Podem ser utilizadas para cortar através de uma chapa (corte de passagem), bem como para cortar contornos ou raios grandes e pequenos (corte de figuras). Não importa se realiza os seus trabalhos de corte na borda da chapa (corte de aparagem) ou no meio da placa. É claro que também pode utilizar as tesouras Idealscheren para realizar trabalhos simples de recorte.

Tesouras de corte de figuras
As tesouras de corte de formas são as mais adequadas quando pretende realizar cortes finos e com raios apertados na zona da borda da chapa. Graças à forma delicada das lâminas destas tesouras, pode cortar sem esforço figuras ou curvas extremamente apertadas.

Tesouras de corte contínuo
Pretende cortar uma chapa no meio e/ou na zona da borda? Então, as tesouras de corte contínuo são a ferramenta certa para si. Com as lâminas longas destas ferramentas, pode cortar e recortar chapas de grandes dimensões de forma rápida, com pouco esforço e, ainda assim, com precisão.

As tesouras para destros são afiadas e concebidas de forma a permitir cortar facilmente raios para a direita (ou seja, um arco da esquerda para a direita). Os cortes em arco da direita para a esquerda são mais facilmente realizados com uma tesoura para canhotos.

Muitas vezes, acredita-se que as tesouras para destros são para destros e as tesouras para canhotos são para canhotos. Isso não é verdade. Pelo contrário. Se, como destro, cortar um raio com uma tesoura para destros (ver abaixo, da esquerda para a direita), estará a cortar com o pulso virado para fora. Com a tesoura para canhotos (raio da direita para a esquerda), corta-se com o pulso virado para dentro. O que é significativamente mais ergonómico.

Não é apenas a qualidade da tesoura que influencia o resultado. O manuseamento correto da ferramenta também é importante:

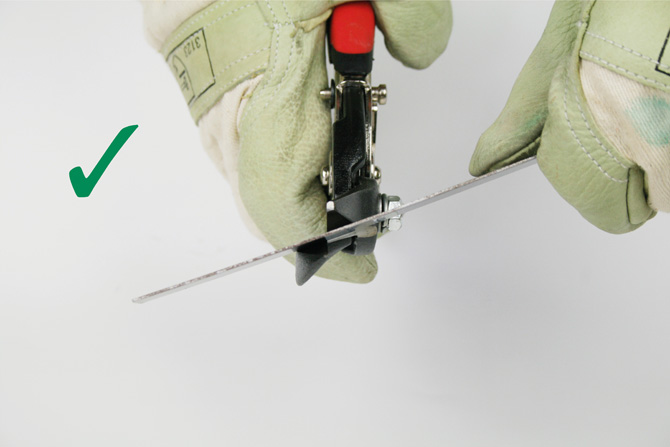

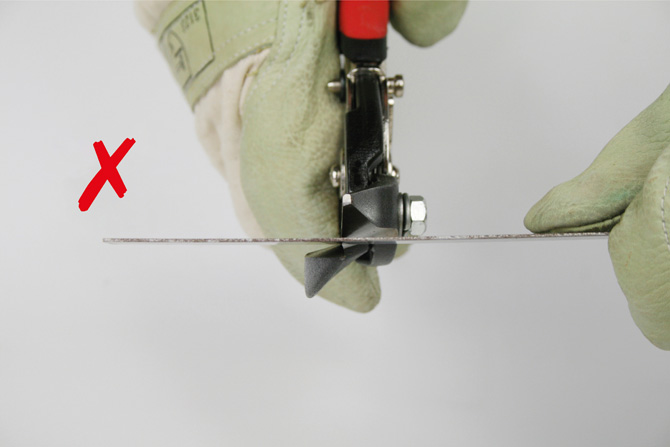

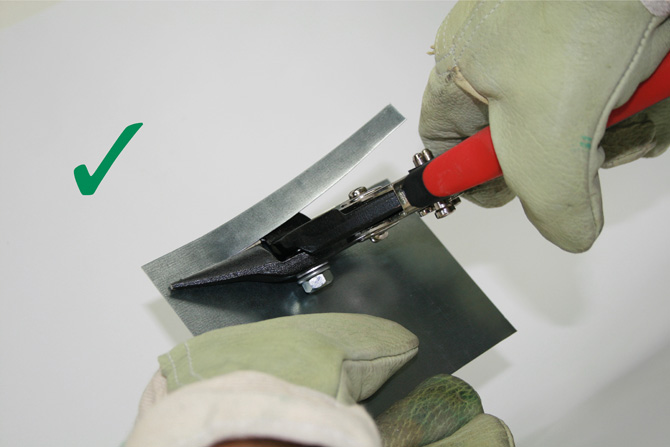

A chapa deve ser colocada sobre a lâmina de corte. Só assim é possível obter um corte ideal, graças aos raios de corte. Se não estiver apoiada na lâmina de corte, a chapa deforma-se. As consequências são um maior esforço e uma menor durabilidade.

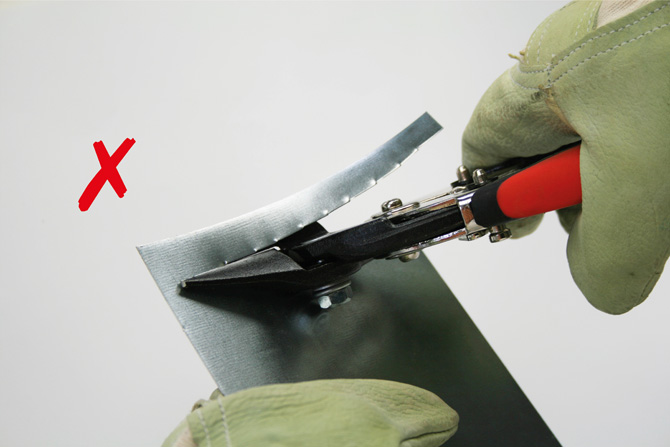

Para cortar, abra bem a tesoura e empurre a chapa o mais possível para dentro da boca da tesoura. A tesoura não deve ser fechada completamente durante o corte: já após cerca de ¾ do comprimento do corte, abra a tesoura e feche-a novamente. Só assim se obtém um corte sem rebarbas. Ao fechar completamente a tesoura, surgem pequenas fissuras transversais na extremidade do corte a cada corte.

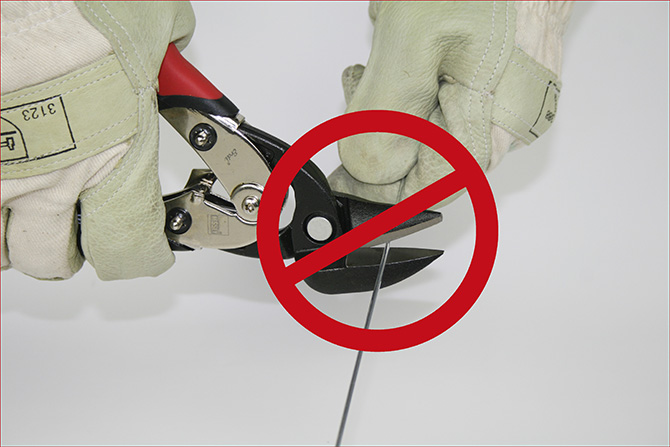

É importante, além disso, que as tesouras manuais para chapa sejam utilizadas apenas para cortar chapas finas de metais macios e aço . Não são adequadas para cortar formas metálicas redondas e angulares, como por exemplo fio, pois isso levaria à quebra das lâminas.

Caso a força manual não seja suficiente para cortar a chapa, podem existir duas razões para tal: ou as lâminas estão simplesmente cegas, ou a chapa é talvez demasiado espessa. Ao utilizar uma tesoura manual para chapas , é importante ter em atenção que apenas devem ser cortadas chapas com uma espessura entre 1,2 e 1,9 mm. No entanto, isso depende sempre do tipo de chapa, bem como da qualidade das lâminas.
